fpcb구조 및 특성

FPC(Flexible Printed Circuit) 또는 유연한 회로 기판은 강성 PCB와는 다르게 플렉시블한 소재를 사용하며, 높은 유연성과 가벼운 무게로 인해 다양한 응용 분야에서 사용됩니다. 여기에는 FPCB의 기본적인 구조와 특성에 대한 설명이 포함됩니다:

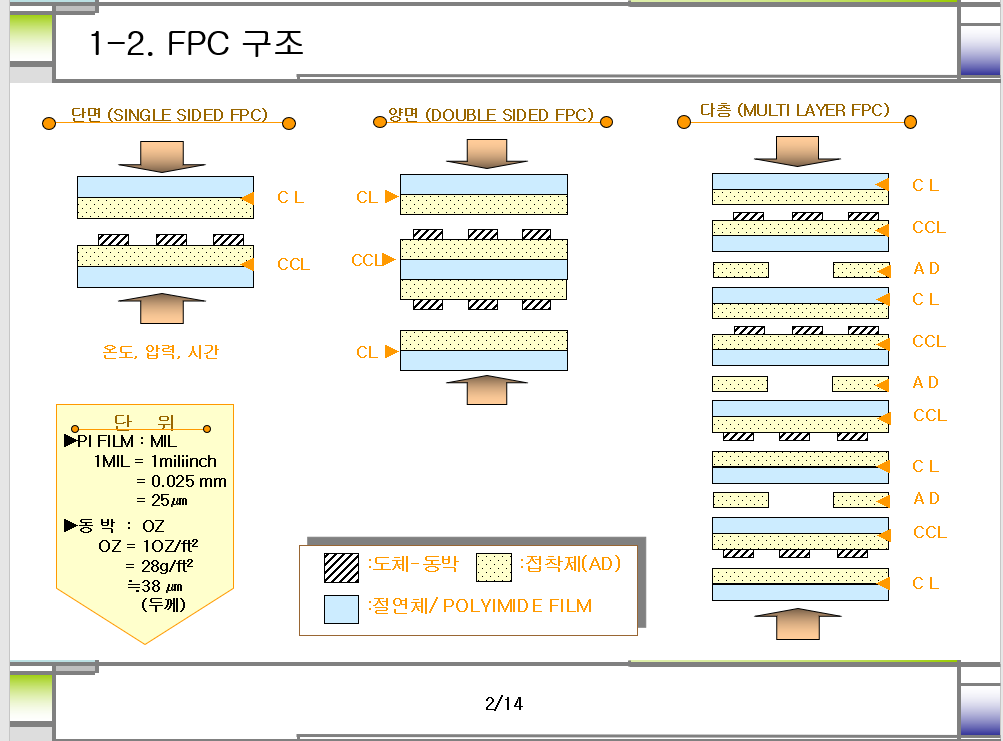

FPCB의 기본 구조:

1. 베이스 소재 (Base Material):
   • FPCB의 핵심 부분은 플렉시블한 기판 소재로, 폴리이미드(Polyimide)나 폴리에스터(Polyester)가 일반적으로 사용됩니다. 이러한 소재는 고온에서도 안정적이며, 높은 기계적 유연성을 제공합니다.
2. 구리 배선 (Copper Traces):
   • 기판의 표면에는 회로를 형성하기 위한 구리 배선이 형성됩니다. 이러한 배선은 노출 및 에칭 공정을 통해 패턴화됩니다.
3. 층 간 절연 (Interlayer Insulation):
   • 다중 층 구조인 경우, 각 층 간에는 절연 소재가 추가되어 회로 간의 전기적인 간섭을 방지하고 각 층을 구분합니다.
4. 부품 및 커넥터 부착 영역:
   • FPCB는 SMT(Surface Mount Technology)을 사용하여 부품이나 커넥터를 부착할 수 있는 영역을 가지고 있습니다. 이 영역은 FPCB의 유연한 특성에 맞게 부착됩니다.

FPCB의 특성:

1. 유연성 및 휘어짐:
   • 가장 주목할 만한 특성은 FPCB의 유연성입니다. 이로 인해 다양한 형태로 구부러지거나 휘어질 수 있습니다. 이 특성은 제품 디자인에 큰 유연성을 제공합니다.
2. 가벼운 무게:
   • 폴리이미드나 폴리에스터와 같은 플렉시블한 소재는 경량이며, 이는 전체 제품의 무게를 가볍게 유지할 수 있도록 합니다.
3. 높은 신뢰성과 내구성:
   • FPCB는 강력한 기계적 특성과 안정성을 제공하여 다양한 환경에서 사용 가능하며, 특히 진동이나 충격에 강합니다.
4. 작은 공간 활용:
   • 얇고 평평한 구조로, 제한된 공간에 최적화된 설계가 가능합니다. 이는 공간이 제한된 소형 전자 제품에 적합합니다.
5. 고온에서의 안정성:
   • 폴리이미드와 같은 소재는 고온에서 안정적으로 동작할 수 있습니다. 이는 특히 고온 환경에서 사용되는 제품에 유용합니다.
6. 좋은 전기적 특성:
   • 구리 배선이 표면에 패턴화되어 전기적인 연결을 제공하며, 적절한 절연 소재를 사용하여 안전한 전기적 특성을 제공합니다.
7. 고밀도 인터커넥트:
   • FPCB는 고밀도 인터커넥트를 지원하여 작고 복잡한 회로를 효과적으로 구현할 수 있습니다.

FPCB는 이러한 특성으로 모바일 기기, 의료 기기, 자동차 전자 제품 등 다양한 분야에서 적용되고 있습니다.
